Γνώσεις σχετικά με τους υδραυλικούς σωλήνες

1. Τι είναι ο υδραυλικός σωλήνας;

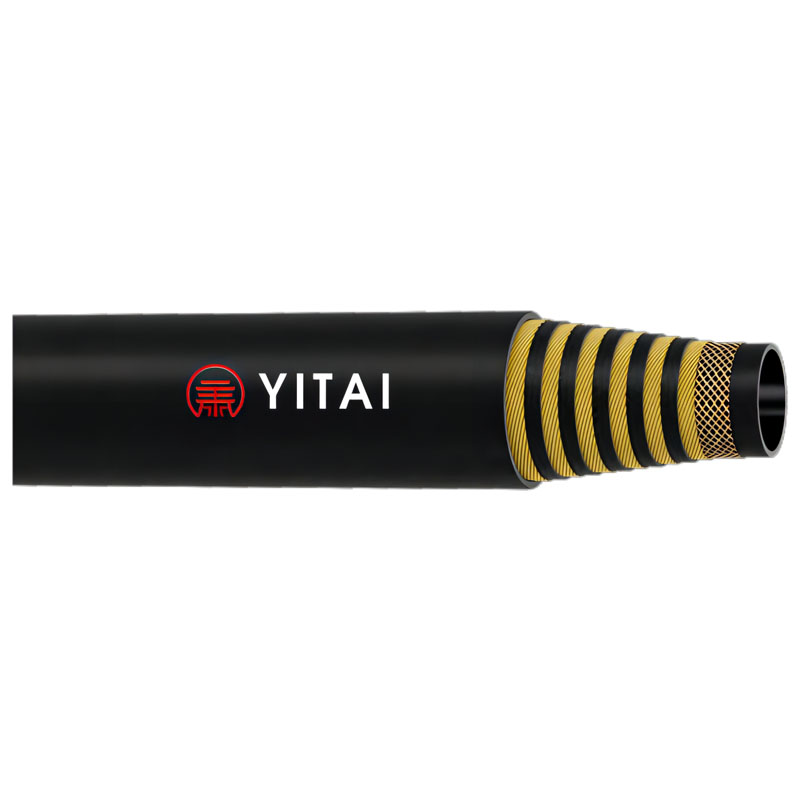

Υδραυλικοί σωλήνεςείναι εύκαμπτοι σωλήνες που χρησιμοποιούνται για τη μεταφορά υδραυλικών μέσων εντός συστημάτων μετάδοσης. Είναι κατασκευασμένα από διαφορετικά υλικά ανάλογα με την εφαρμογή, με το καουτσούκ να είναι το κύριο υλικό. Επειδή οι υδραυλικοί σωλήνες χρησιμοποιούνται σε συστήματα υδραυλικής μετάδοσης και συνήθως πρέπει να αντέχουν σε υψηλές πιέσεις, βιομηχανίες όπως η βιομηχανία άνθρακα συχνά τους αναφέρονται ως "σωλήνες υψηλής πίεσης". Αν και αυτός ο όρος είναι ελλιπής, αντικατοπτρίζει τη σημασία της απόδοσης υψηλής πίεσης σε αυτούς τους κλάδους. Οι υδραυλικοί σωλήνες υψηλής πίεσης λειτουργούν συνήθως σε σκληρά περιβάλλοντα και έχουν αυστηρές απαιτήσεις απόδοσης, όπως μέγιστη πίεση, ακτίνα κάμψης και διάρκεια ζωής. Αυτοί οι εύκαμπτοι σωλήνες έχουν υψηλές απαιτήσεις σε πρώτες ύλες, διαδικασίες παραγωγής και εξοπλισμό, καθιστώντας τους ελαστικούς σωλήνες υψηλής ποιότητας. Οι υδραυλικοί σωλήνες υψηλής πίεσης αποτελούνται από ένα εσωτερικό στρώμα καουτσούκ, ένα μεσαίο στρώμα καουτσούκ, ένα στρώμα σκελετού και ένα εξωτερικό στρώμα καουτσούκ. Το εσωτερικό στρώμα από καουτσούκ εκτίθεται άμεσα στη φθορά και τη διάβρωση από τα μέσα που μεταφέρονται. Οι κατασκευαστές συχνά χρησιμοποιούν διαφορετικές συνθέσεις ελαστικών με βάση το συγκεκριμένο μέσο που μεταφέρεται για να εξασφαλίσουν τη διάρκεια ζωής του σωλήνα. Το εξωτερικό στρώμα από καουτσούκ προστατεύει τον υδραυλικό σωλήνα από ζημιές και διάβρωση από το εξωτερικό περιβάλλον, ενώ επίσης εμποδίζει το μεσαίο και το εσωτερικό στρώμα από καουτσούκ να μολύνει το περιβάλλον. Το στρώμα σκελετού είναι το στρώμα που φέρει πίεση του εύκαμπτου σωλήνα, ενισχύοντας την αντοχή και την αντοχή του στην πίεση. Η δομή και η αντοχή του στρώματος του σκελετού καθορίζουν την πίεση που μπορεί να αντέξει ο σωλήνας.

Οι υδραυλικοί σωλήνες χρησιμοποιούνται ευρέως σε ορυχεία, στρατιωτικά, μηχανήματα μηχανικής, μεταλλουργία, πετρέλαιο, χημικές, αερομεταφορές και θαλάσσιες εφαρμογές.Υδραυλικοί σωλήνεςμπορούν να κατηγοριοποιηθούν σε πλεγμένους και σπειροειδείς σωλήνες με βάση τη δομή του σκελετού τους. Με βάση το υλικό του σκελετού, μπορούν να ταξινομηθούν σε σωλήνες από χαλύβδινο σύρμα και βαμβακερό σύρμα.

2. Ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή ενός υδραυλικού σωλήνα;

Προδιαγραφές

Τα υδραυλικά συστήματα μεταφέρουν ενέργεια μεταδίδοντας υγρά σε ποικίλες πιέσεις και ρυθμούς ροής. Για να ελαχιστοποιηθεί η απώλεια πίεσης και να αποφευχθεί η ζημιά του συστήματος που προκαλείται από υπερβολική παραγωγή θερμότητας, οι διαστάσεις του εύκαμπτου σωλήνα και του συνδετήρα πρέπει να έχουν το κατάλληλο μέγεθος. (Εάν οι απαιτούμενες προδιαγραφές εύκαμπτου σωλήνα δεν έχουν ακόμη καθοριστεί, επιλέξτε τις κατάλληλες προδιαγραφές σωλήνα σύμφωνα με τον πίνακα επιλογής ροής σωλήνα.)

Πίεση

Η επιλογή εύκαμπτου σωλήνα και εξαρτήματος πρέπει να διασφαλίζει ότι η μέγιστη πίεση λειτουργίας του συγκροτήματος εύκαμπτου σωλήνα είναι ίση ή μεγαλύτερη από τη μέγιστη πίεση λειτουργίας του υδραυλικού συστήματος και ότι η παλμική πίεση λειτουργίας ή η πίεση αιχμής του συστήματος πρέπει να είναι μικρότερη από τη μέγιστη πίεση λειτουργίας του σωλήνα.

Το εύρος πίεσης των εξαρτημάτων σωλήνων συχνά παραβλέπεται από τους σχεδιαστές και τους κατασκευαστές συγκροτημάτων εύκαμπτων σωλήνων. Στην πραγματικότητα, το εύρος πίεσης ενός συγκροτήματος εύκαμπτου σωλήνα καθορίζεται από τη χαμηλότερη πίεση εργασίας των εξαρτημάτων του συγκροτήματος εύκαμπτων σωλήνων και πολλά εξαρτήματα έχουν εύρος πίεσης πολύ χαμηλότερο από αυτό του σωλήνα.

Θερμοκρασία

Όταν επιλέγετε έναν εύκαμπτο σωλήνα, εξετάστε προσεκτικά το μέσο που μεταφέρεται μέσα στον εύκαμπτο σωλήνα και τη θερμοκρασία περιβάλλοντος έξω από τον εύκαμπτο σωλήνα. Σε γενικές γραμμές, οι συνθήκες λειτουργίας που περιλαμβάνουν υψηλή θερμοκρασία και υψηλή πίεση θα μειώσουν τη διάρκεια ζωής του σωλήνα. Για συνθήκες υψηλής θερμοκρασίας, επιλέξτε έναν εύκαμπτο σωλήνα ανθεκτικό στις υψηλές θερμοκρασίες με ονομασία σωλήνα που τελειώνει σε "6". Οι χαμηλές θερμοκρασίες μπορούν να μειώσουν την ευελιξία των προϊόντων από καουτσούκ. Γενικά, η ελάχιστη θερμοκρασία ενός συγκροτήματος εύκαμπτου σωλήνα αναφέρεται στη χαμηλότερη θερμοκρασία στην οποία η εξωτερική επιφάνεια του σωλήνα μπορεί να αντέξει το ράγισμα χωρίς να διακυβεύεται η απόδοση κάμψης του.

3.  Συνήθεις βλάβες υδραυλικού σωλήνα

1. Ρωγμές στην επιφάνεια του σωλήνα: Αυτό προκαλείται κυρίως από την κάμψη του εύκαμπτου σωλήνα σε ψυχρές συνθήκες. Εάν παρατηρήσετε ρωγμές στο εξωτερικό του εύκαμπτου σωλήνα, ελέγξτε εάν το εσωτερικό λάστιχο παρουσιάζει επίσης ρωγμές για να προσδιορίσετε εάν ο σωλήνας χρειάζεται άμεση αντικατάσταση. Αποφύγετε τη μετακίνηση ή την κάμψη των υδραυλικών εύκαμπτων σωλήνων σε ψυχρά περιβάλλοντα. εκτελέστε αυτή τη λειτουργία σε εσωτερικούς χώρους εάν είναι απαραίτητο. Εάν ο εύκαμπτος σωλήνας απαιτείται να λειτουργεί σε κρύα περιβάλλοντα για παρατεταμένες περιόδους, χρησιμοποιήστε σωλήνες ανθεκτικούς στο κρύο.

2. Φυσαλίδες στην εξωτερική επιφάνεια του εύκαμπτου σωλήνα: Αυτό μπορεί να οφείλεται στην κατώτερη ποιότητα του σωλήνα ή σε ακατάλληλο χειρισμό.

3. Υπερβολική διαρροή λαδιού παρά την απουσία ζημιάς: Αυτό προκαλείται από διάβρωση και γρατσουνιές του εσωτερικού στρώματος από καουτσούκ όταν ο εύκαμπτος σωλήνας περνά μέσα από υγρό υψηλής πίεσης, οδηγώντας σε εκτεταμένη διαρροή του στρώματος του χαλύβδινου σύρματος.

4. Σοβαρή φθορά του εξωτερικού στρώματος από καουτσούκ του σωλήνα, με μικρή επιφανειακή ρωγμή: Αυτό είναι σημάδι φυσικής γήρανσης του σωλήνα. Καθώς το εξωτερικό στρώμα καουτσούκ οξειδώνεται, σχηματίζει ένα στρώμα όζοντος, το οποίο πυκνώνει με την πάροδο του χρόνου. Ο εύκαμπτος σωλήνας πρέπει να αντικατασταθεί σε αυτό το σημείο.

5. Αστοχία του εσωτερικού στρώματος από καουτσούκ: Το εσωτερικό στρώμα από καουτσούκ ενός υδραυλικού σωλήνα είναι ένα κρίσιμο εξάρτημα, το οποίο έρχεται σε άμεση επαφή με το υδραυλικό υγρό. Η αστοχία του εσωτερικού στρώματος από καουτσούκ μπορεί να οδηγήσει σε μειωμένη απόδοση του σωλήνα, υπερβολική διαρροή λαδιού και διόγκωση. Οι αιτίες της αστοχίας του εσωτερικού στρώματος από καουτσούκ περιλαμβάνουν την κακή ποιότητα κατασκευής, την ακατάλληλη επιλογή, τη λανθασμένη εγκατάσταση και την ακατάλληλη χρήση.

6. Μηχανική βλάβη του στρώματος οπλισμού: Το στρώμα ενίσχυσης είναι ένα κρίσιμο δομικό στρώμα του υδραυλικού σωλήνα, προστατεύοντας την ακεραιότητά του υπό υψηλή πίεση. Η μηχανική αστοχία του στρώματος οπλισμού μπορεί να οδηγήσει σε μειωμένη αντίσταση πίεσης και μικρότερη διάρκεια ζωής. Οι αιτίες της μηχανικής αστοχίας του στρώματος οπλισμού περιλαμβάνουν την κακή ποιότητα παραγωγής, την ακατάλληλη επιλογή υλικού και τα σκληρά περιβάλλοντα λειτουργίας.

7. Μηχανική βλάβη στο κάταγμα: Το κάταγμα είναι το πιο ευάλωτο μέρος τουυδραυλικός σωλήνας. Η μηχανική βλάβη στο κάταγμα μπορεί να προκαλέσει σπάσιμο και διαρροή του εύκαμπτου σωλήνα. Οι αιτίες της μηχανικής βλάβης στο κάταγμα περιλαμβάνουν την κακή ποιότητα παραγωγής, την ακατάλληλη επιλογή υλικού και τα σκληρά περιβάλλοντα λειτουργίας.
